SunFox-Solar-Set AMP FK Schrägdach 4m²

Solar Paket mit AMP Flach Kollektoren !

Ideal für Brauchwassererwärmung mit 4,0m² Bruttofläche

Kollektorset für die Montage auf Ziegel-Schrägdächern

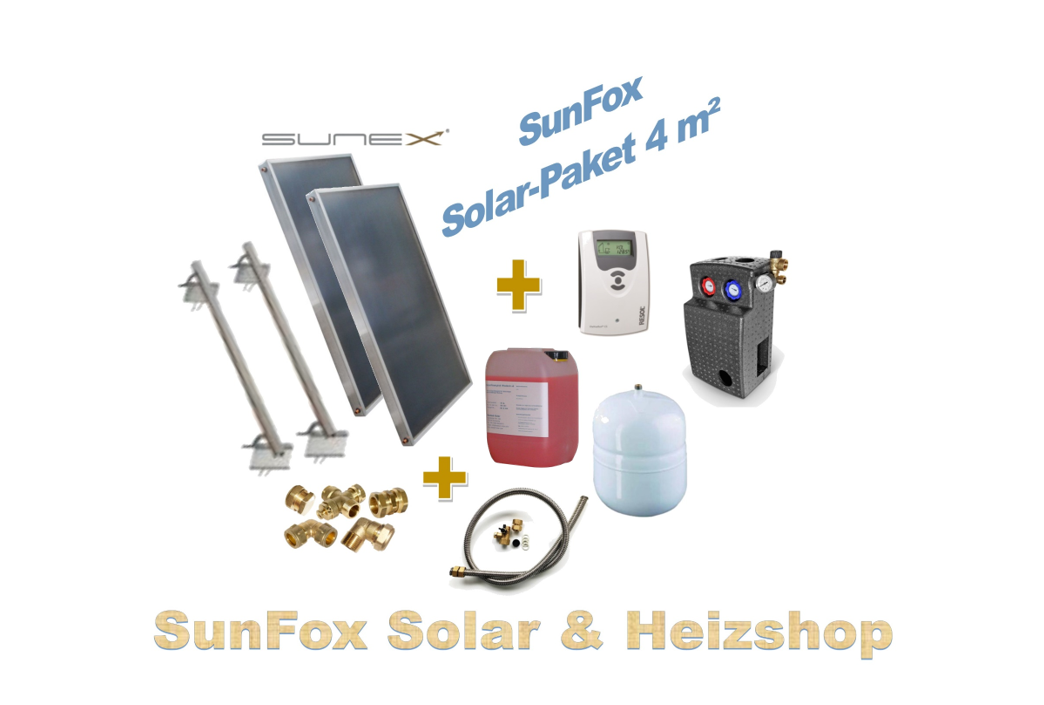

bestehend aus:

• 2 x Flachkollektor AMP 2.0
• 1 x Verbindungsset für 2 Kollektoren 4 Anschlüsse ohne Schlauch
• 1 x Aufdachmontageset Standard für 2 Kollektoren AMP 2.0 und 25-60° schräge Dächer
• 1 x Solarregler Westech 3T1 inkl. 3 PT1000 Fühler
• 1 x Solarstation GPS PWM-Zweistrang-Pumpengruppe
• 1 x Solar Druckausdehnungsgefäß 24 Liter
• 1 x Anschlussset für Ausdehnungsgefäß inkl. Kappenventil
• 1 x Frostschutzflüssigkeit LS20 - 20 kg Kanister bis - 28°C

Flachkollektor AMP 2.0

Der Flachkollektor AMP 2.0 ist mit einem Absorber ausgestattet in dem eine neuartige
und bisher auf dem Markt einzigartige Verbindungstechnologie der Platte mit dem
Röhrchensystem eingesetzt wurde. Die Technologie beruht auf dem Walzen der
Kupferröhrchen, welches die Wärmetauscher-fläche um ein siebenfaches erhöht.
Einen zusätzliche Vorteil ergibt sich daraus, dass das Verbindungsmaterial
(der Lot) sich außerhalb der Hauptwärmetauscherfläche befindet. Berücksichtigt man
dabei die Wärmeleitfähigkeit des Kupfers (Platte und Röhrchen) von 401 W/m2K,
wird der Wirkungsgradund somit die Leistungsfähigkeit des Kollektors erheblich erhöht.

Eine innovative Bauweise des Kollektorrahmens:
Bei der Herstellung des Kollektorrahmens wird ebenfalls eine besondere Technologie
eingesetzt. Die Ecken des Aluminiumrahmens werden gebogen und nicht geschweißt.
Ein Rahmen ohne Schweißnähte ist viel dichter, er besitzt ein ästhetischeres Aussehen
und das Wichtigste dabei ist, es besteht keine Gefahr, dass nach der mehrjährigen
Nutzung der Rahmen undicht wird.

Normen und Prüfungen:
Der AMP Kollektor wurde im Forschungslabor INTA in Spanien getestet und besitzt
das Gütezeichen Solar Keymark.

Einmaliges Design:
Die natürliche Farbe von Aluminium- Kollektorgehäuse sowie die dunkel-
blauschwarze Schattierung, die durch das Solar Glas sichtbar ist, verfeinern
das Aussehen jedes Dachs.

Große Leistungsfähigkeit:
Ein perfekter Absorber, durchdachte Konstruktion des Gehäuses, sowie sehr gute
thermische Isolation des AMP Kollektors bewirkt, dass er sowohl im Sommer
als auch im Winter eine sehr große Leistungsfähigkeit erreicht.

Montage auf jedem Dach:
Die speziell entwickelten Montagesysteme aus Edelstahl und Aluminium sichern
eine schnelle und sichere Montage der Sonnenkollektoren auf jedem Dach und
jeder Dachbedeckung.
10 Jahre Herstellergarantie auf die Kollektoren!

Technische Daten Flachkollektor AMP 2.0
Maße
Länge 1900 mm
Breite 1060 mm
Höhe 99 mm
Gewicht 34 kg
Fläche
Bruttofläche 2,01 m2
Aperturfläche 1,84 m2
Absorberfläche 1,84 m2
Rahmen
Rahmen Material Aluminium (ohne Naht)
Dichtung Material Kleber
Boden Material Aluminiumblech 0,4 mm
Absorber
Material Kupfer Harfe, Aluminium Beschichtung
Dicke 0,3 mm
Absorbtionsfläche hochselektiv
Absorbtion Faktor 0,95 ± 0,01
Emission Faktor 0,05 ± 0,02
Absorber Inhalt 1,4 l
Verbindung gelötet
Wärmeträgerflüssigkeit Propylo Glyko + Wasser
Form des Durflusses
Absorber Röhrchen 10 x Ø8 x 05 mm
Sammel Röhren 2 xØ22 x 1,0 mm
Anschlüsse 4
Glasscheibe
Art Anti-reflex
Dicke 4 mm
Transmission Faktor 0,95%
Thermische Isolation
Material Mineralwolle
Dicke hinten 50 mm
Zusätzliche Daten
Stagnationstemperatur max. 210°C
Wirkungsgrad 79,1%
max. Betriebsdruck 10 bar
Mikroventilation ja
Durchfluss 25 l/m2xh
Menge in einer Reihe bis 10 Kollektoren
Farbe natürliches Aluminium
Montagemöglichkeiten: Dach, Terrasse, Fundament, Fassade
nach Norm EN 12975

Verbindungs- und Anschlussset
Anschlussstück mit 1 x Klemmringverschraubung, 1xAG ¾“
inkl. Entlüfterschraube und Tauchhülse für Kollektorfühler.
2 x Klemmringverbinder, 1 x 90° Bogen mit Klemmringverschraubung
Inkl. ¾“ AG, 2 x Endkappe Messing.

Solarregler Westech 3T1 inkl. 3 PT1000 Fühler

Der Regler Westech 3T1 sorgt für die drehzahlgeregelte
Ansteuerung einer Hocheffizienzpumpe in kleinen Standard-
Solar und Heizungsanlagen. Sie sind mit einem PWM-
Ausgang und einem Eingang für einen Grundfos Direct Sensor
VFD, mit dem präzise Wärmemengenzählung möglich ist,
ausgestattet. Das Inbetriebnahmemenü ermöglicht eine
einfache und schnelle Konfiguration. Inbetriebnahmemenü;
Funktionskontrolle; Drainback-Option; Umschaltung
zwischen °C und °F; Technische Daten:
Eingänge: 4 für Temperatursensoren PT1000, 1 Grundfos
Direct Sensor VFD; Ausgänge: 1 Halbleiterrelais, 1 PWM-
Ausgang Max. Anzahl Kollektorfelder: 1Max. Anzahl
Speicher:1; Drehzahlregelung Standardpumpen: Ja
Drehzahlregelung Hocheffizienz-Pumpen über internen
PWM-Ausgang; Temperatursensoreingänge 4 (PT1000);
Eingänge Grundfos Direct Sensors digital Datenschnittstelle
VBus; Wärmemengenzähler mit Volumenstromanzeige oder
Grundfos Direct Sensors VFD

Solarstation GPS PWM-Zweistrang-Pumpengruppe
Die Solarstation GPS PWM Grundfos ist mit
einer energiesparenden elektronischen UPM3
15-75-Solar Pumpe ausgestattet. GPS PWM bietet einen
wesentlich geringeren Stromverbrauch als typische
asynchrone Pumpengruppen. Die Gruppe erfüllt die
Anforderungen der Verordnung (EU) Nr. 622/2012 der
Kommission über die Ökodesign-Anforderungen für
Umwälzpumpen.
Die Pumpe hat einen Wirkungsgrad von EEI ≤0,20.
Der Volumenstrom wird in Abhängigkeit von der
Kollektorvorlauftemperatur und der Speichertemperatur
geregelt. Der Einsatz eines zusätzlichen Sensors bei
der Rückführung des Kollektors ermöglicht eine
genauere Zählung der erzeugten Energie. Eine solche
Lösung gewährleistet einen maximalen Energieertrag
bei gleichzeitig langer Lebensdauer der Solarkollektoren.
GPS PWM GRUNDFOS-Pumpengruppe bestehend aus:
Zwei Kugelventilen mit eingebauten Rückschlagventilen
und Thermometer, UPM3 SOLAR 15-75 Umwälzpumpe,
Sicherheitsgruppe mit Manometer, Sicherheitsventil 6 bar,
Durchflussmesser 2-12 l/min,
Luftabscheider,
Wärmedämmung des Gehäuses.
Grundfos UPM3 SOLAR 15-75
Spannung: 1~230V, 50-60Hz 6-45W
Stromverbrauch: I 0,45A
Max. Druck: 6 bar
Max. Temperatur: 110°C
Anschlussabstand: 100mm
Abmessungen (L. x B. x H.) 460x310x190mm
Gewicht: 5,1kg
Anschlüsse: AG ¾”

Solar Druckausdehnungsgefäß 24 Liter
Das Ausdehnungsgefäß ist ein Sicherheitselement in geschlossenen
Solaranlagen. Das Druckausdehnungsgefäß wird an einer Wandhalterung
montiert. Es wird mit einem speziellen Verbinder angeschlossen, der das
Austauchen des Behälters, ohne die Notwendigkeit die ganze Solaranlage
zu entleeren, ermöglicht.

Anschlußset für Solar Ausdehnungsgefäße

• · Edelstahlwellrohr 1250 mm mit Überwurfmutter
• · Kappenventil

Frostschutzflüssigkeit LS20 - 20 kg Kanister bis - 28°C
Wärmeträgerflüssigkeit für Solaranlagen und Wärmepumpen
mit hoher thermischer Belastung bis zu max. 250°C.
Wärmeübertragungsflächen bleiben sauber- somit wird
ein hoher Wirkungsgrad sichergestellt.
20l Kanister Solarflüssigkeit Fertiggemisch für bis zu - 28°C
Aussehen: klare, rosa, hygroskopische Flüssigkeit
Dichte bei 20°C 1042 g/cm²;
Berechnungsindex nD20 1385
pH- Wert 6,8-7,5; Siedepunkt 103°C; Flammpunkt keiner
Reservealkalität min. 20ml 0.1 n HCl; Wassergehalt <50%
Viskosität (20°C) 5.0mm²/s; Kälteschutz bis -28°C

 Weitere Informationen:

> Download Datenblatt Flachkollektor AMP

> Download PDF Solarstation GPS

> Download Solar Controller 3T1 CS/2
