ESR31-R3 Einfache Solarregelung

Merkmale:

ESR31-R3 Einfache Solarregelung mit 3 Sensoren

ESR31 ist eine vielfältig einsetzbare Differenzregelungen. Das grafische Display der ESR31 erleichtert die Programmwahl und zeigt die Position der Sensoren im Hydraulikschema. Über den DL-Bus können zusätzliche Informationen eingelesen werden. Somit ist parallel zum Reglerbetrieb (Solaranlage) auch noch die Berechnung des Ertrages (Wärmemenge) möglich.

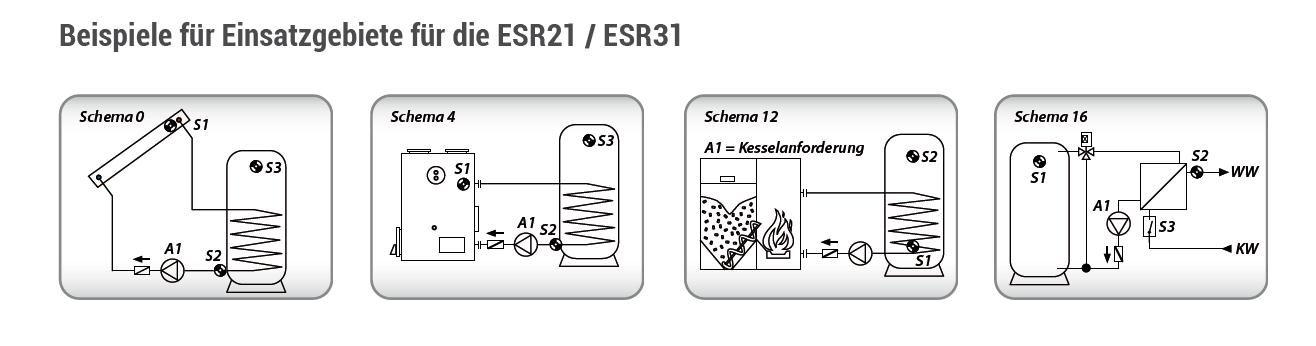

Das Einsatzgebiet erstreckt sich von der Einkreissolaranlage bis zur hygienischen Brauchwasserbereitung via Pumpendrehzahlregelung.

3 Eingänge

Ausgänge:

• 1 Relais- oder Triacausgang
• 1 Steuerausgang: PWM / 0-10V

  Schnittstelle: DL-Bus


• 17 unterschiedliche Programme einstellbar
• übersichtliches Display mit Hydraulikschemen (ESR31)
• Statusanzeige für Anlagenfehlfunktionen
• Solarstartfunktion, Frostschutzfunktion
• Pumpenblockade bei Kollektorübertemperatur
• Anlagenfunktionskontrolle
• Wärmemengenzähler
• DL-Bus zur Datenauswertung über C.M.I. und zum Anschluss externer Sensoren
• Drehzahlregelung von Hocheffizienzpumpen über
• Steuerausgang PWM / 0-10V
• Drehzahlregelung von Standardpumpen: ESR21-D, ESR31-D
• programmabhängige Erweiterungsmöglichkeit mit Hilfsrelais HIREL-STAG (z.B. Störmeldung)

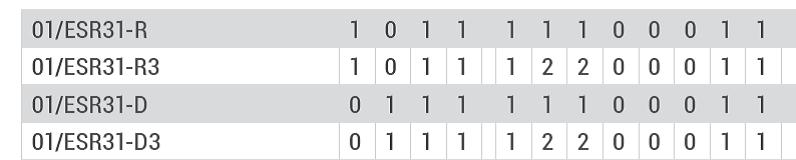

 Lieferumfang:

Empfohlenes Zubehör

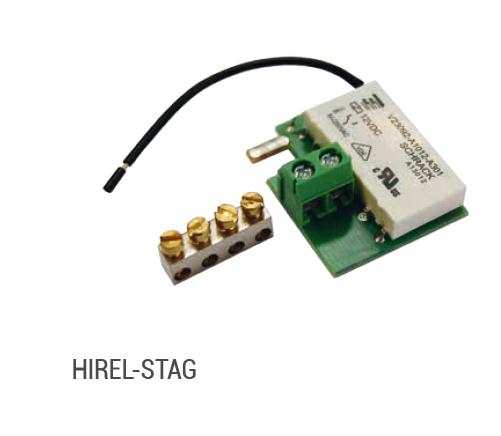

HIREL-STAG

Relaismodul für ESR21, ESR31, UVR61-3, UVR63 und UVR63-H

zum Anschluss an einen Steuerausgang 0-10V für spezielle Anwendungen

(z.B. Fehlermeldung, Brenneranforderung)
