Huawei PV-Set 12,74 kWp Flachdach iFIX

HUAWEI - PV PAKET mit iFIX-Voest Alpine Flachdach-Montagesystem

Die smarte Click-Lösung ermöglicht eine schnelle, werkzeuglose Montage.

 PV-Paket 12,74 kWp Trinasolar Vertex TSM-455NEG9R.28 | Black frame inkl. Huawei Wechselrichter

PV-Paket 12,74 kWp
bestehend aus:

28 x PV Modul Trinasolar Vertex TSM-455NEG9R.28 Blackframe
1 x Huawei Wechselrichter SUN2000-12K-MB0 / 3-phasig
1 x Huawei Smart Dongle-WLAN-FE für SUN2000-Wechselrichter
1 x Smart Power Sensor Power Meter DTSU666-H 3-phasig
1 x PV-Montagesystem Flachdach-Betonaufständerung ost/west 10°
1 x 100 lfm Solarkabel TÜV 1x6mm²
4 x PV-Stick Set (1 x Stecker, Buchse pro Set)
1 x ÜSS Typ 2-Box 1000V-2 für 2 getrennte Modulstränge
Für den jeweiligen Standort muss die Statik für jede Konstruktion geprüft werden!

Paket-Inhalt:

28 x PV Module Trinasolar Vertex TSM-455NEG9R.28 | Black frame

455 Watt monokristallines, Halbzellen Solarmodul, schwarz elo-
xiertem Rahmen, mit High-Density-Zellverbindungstechnologie
Transparentes Doppelglas Konzept in Kombination mit
144 Mono PERC-Zellen. 5.400 Pa Schneelast (Testlast) /
4.000 Pa Windlast (Testlast) Ausgezeichnete Beständigkeit
gegen Feuer und bei schwierigen Umweltbedingungen
Vorderseite: 1,6 mm, hochtransparentes, Anti-reflexbeschichtetes
hitzevorgespanntes Glas; Rückseite: 1,6 mm, Hitzevorgespanntes
Glas. Gewicht 21,0 kg; Leerlaufspannung 53,4 V (STC)
Abmessungen: L=1762mm - B=1134mm - H=30mm.
Leistung 455 Wp; Modul-Wirkungsgrad (STC) 22,8 %
Produktgarantie: 25 Jahre / Garantiegeber: TRINASOLAR
Hersteller Trinasolar

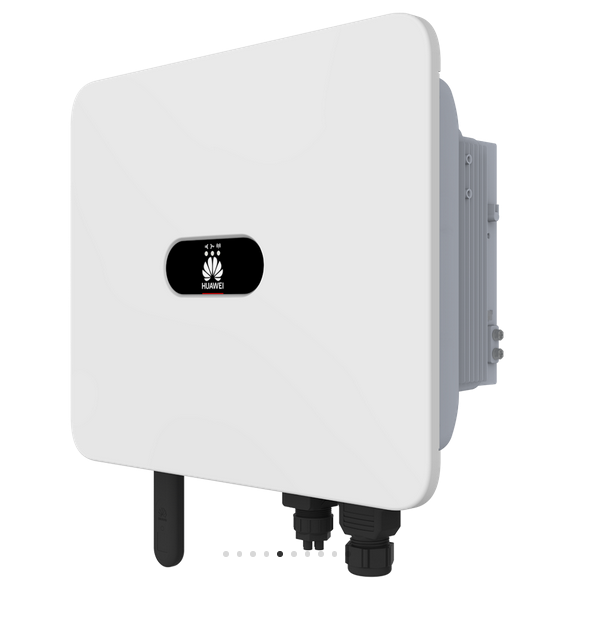

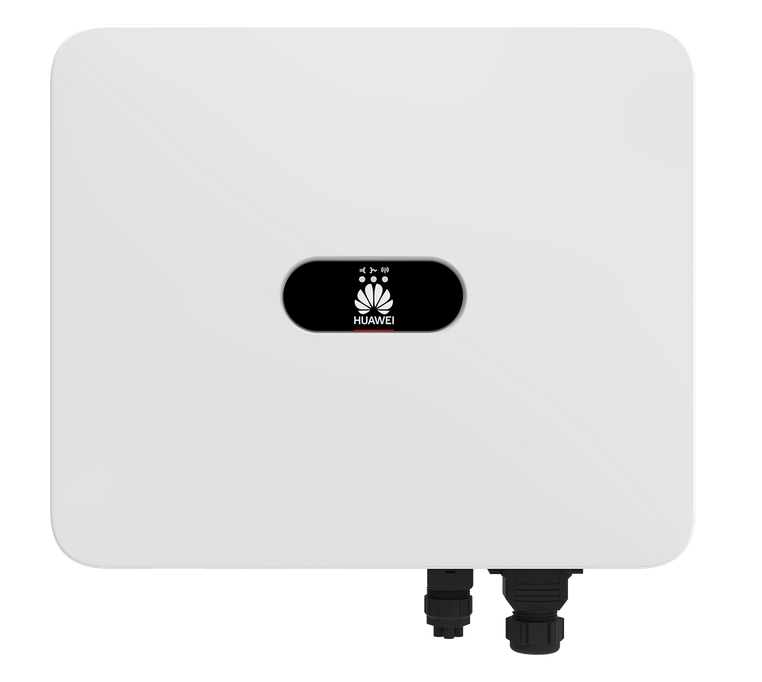

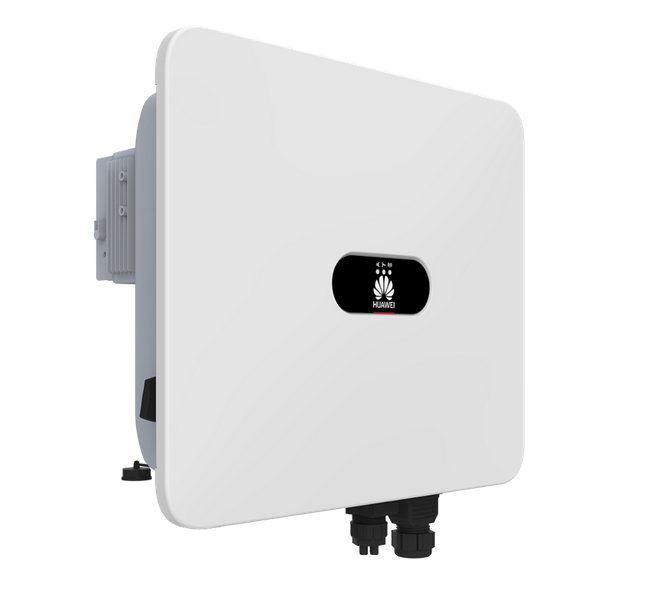

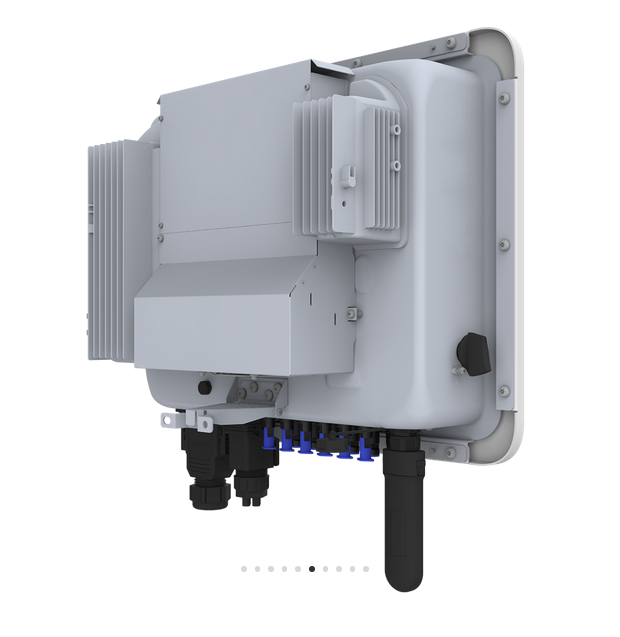

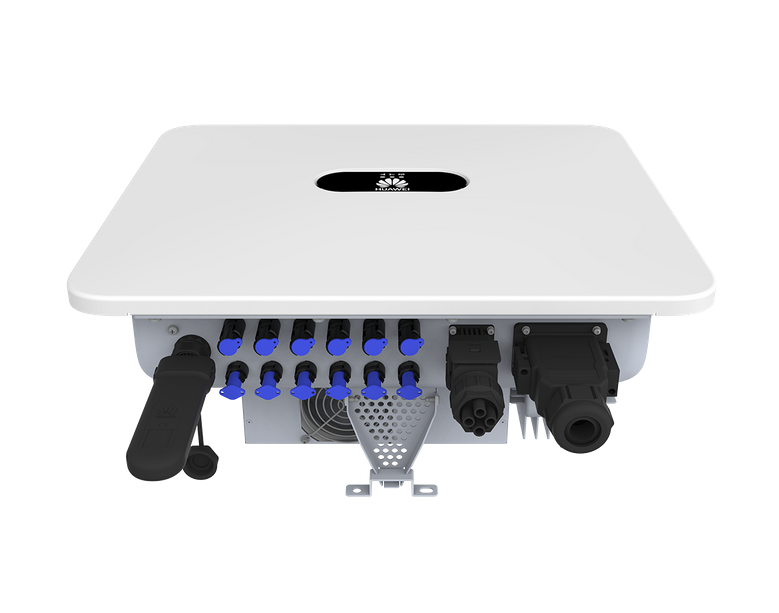

1 x Huawei Wechselrichter SUN2000-12K-MB0/ 3-phasig

Der HUAWEI SUN2000-12K-MB0 Hybrid-Wechselrichter ist das
unverzichtbare Bauteil der PV-Anlage, dessen Stärke sich in der
maximalen Entladeleistung von 13,2 kW erkennen lässt. Mit zwei
unabhängigen MPP-Trackern und insgesamt 4 PV-String-Eingängen
ist der MB0 perfekt für komplexe Anlagenkonzepte und mehrere
Strings gerüstet. Die Inbetriebnahme mittels Huawei FusionSolar App
ist in wenigen Minuten abgeschlossen. Hybrid-Wechselrichter mit
zwei Batterieklemmen (derzeit kompatibel mit LUNA2000-5/10/15-S0)
Kompatibel mit Smart-Modul-Controllern. Notstromfähig *
Startspannung 200 V; Nenneingangsspannung 600 V;
Empfohlene max. PV-Leistung DC 18.000 W; 2 x MPPT-Tracker mit
max. 4 MPP-Eingänge. Betriebsspannungsbereich 200 V ~ 1,000
Max. Entladeleistung: 13200 W / Max. Eingangsspannung 1100 V
Gewicht 21 kg; B x H x T 546 x 460 x 228 mm
Dieses Produkt benötigt eine Internet-Verbindung für den Betrieb !
* Es wird eine zusätzliche Netzumschalt Box benötigt- OPTION*

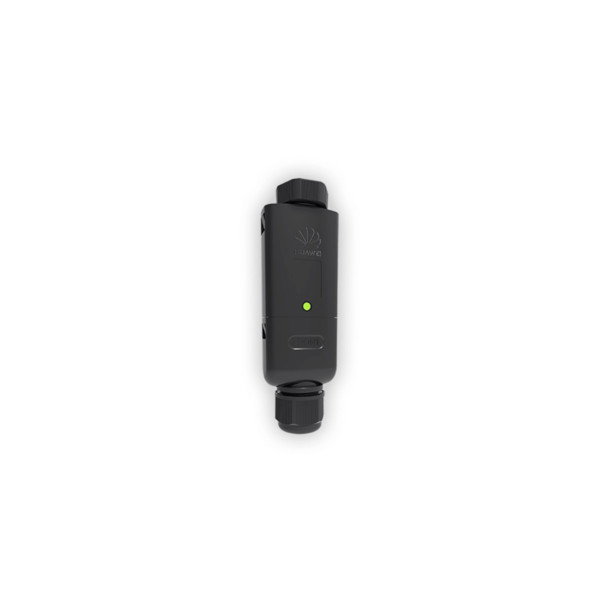

1 x Huawei Smart Dongle-WLAN-FE für SUN2000-Wechselrichter

Leistungsstarker und vielseitiger WLAN-Dongle, für eine
zuverlässige drahtlose Verbindung in bestehende Netzwerke.

1 x Smart Power Sensor Power Meter DTSU666-H 3-phasig

Stromzähler 3-phasig für Huawei. Genauigkeitsklasse 1 für
DIN-Schienenmontage mit LCD Display. Inklusive Strom-
zange und 5 m RS485 Kabel anschlussfertig. Beim Huawei
Smart Power Sensor handelt es sich um einen Stromsensor
für den Einsatz in Solaranlagen. Das Bauteil verarbeitet eine
Spannung von 176 bis 288 Volt und überzeugt mit einer
sehr geringen Eigenbedarfsleistung von weniger als einem
Watt. Die Installation ist einfach, leicht und ohne Aufwand
möglich. Ist der Sensor integriert, zeigt er über den verbauten
LCD-Bildschirm die Leistungsdaten an und lässt sich darüber
auch mühelos bedienen. Ergänzend unterstützt der Huawei
Smart Power Sensor die Kommunikation per RS485, kann
also auch von anderer Stelle ausgelesen werden. Dafür
verwendet er das Kommunikationsprotokoll Modbus-RTU.

1 x PV-Montagesystem iFIX-Leicht-Dach-Aufständerung ost/west 10°

Für 2 Reihen je 3 und 4 Reihen je 4 PV-Module in ost/west
Für Flachdächer mit max. 3° Dachneigung mit und ohne Attika
Geeignet für folgende Oberflächen: Folien- oder Bitumenein-
deckung, Beton, Kies- oder Gründach. Kein dauerhaft stehendes
Wasser. Die Dachabdichtung muss (bauseitig geprüft) gemäß
DIN 18531 entsprechen. Windzonen 1 bis 3 (mind. 3 km
zum Meer), Gebäudehöhe bis 25 m max. Böengeschwindig-
keitsdruck bis 1.400 N/m2 max. Drucklast bis 4,34 kN/m2
(min. PV-Modul) Mindestabstand zum Gebäuderand 0,5 m
Das hoch entwickelte Trägersystem kommt auf Flachdächern
(auch mit geringer Traglastreserve) zum Einsatz. Aus einem
Teil gestanzt, besteht das Befestigungssystem aus korrosions-
geschütztem Zink-Magnesiumbeschichteten Stahlblech. Es inte-
griert Trägersystem und PV-Modulbefestigung. Der Montage-
aufwand wird auf ein Minimum reduziert. Achtung! Die ausreichende
Dach/Gebäudestatik muss vor einer Bestellung abgeklärt werden!
Ballaststeine sind bauseitig zu besorgen.
Montageset beinhaltet: 34 x iFIX-Bleche mit Kaschierung
Maße: 1.218 x 376 x 227 mm, Gewicht: je 3,24 kg
inkl. aller erforderlichen End und Mittelklemmen, Schutzmatten

Ost-West-System
Optimierte Effizienz, auch bei nicht optimalen Belichtungen: Dank der doppelten
Ausrichtung gewährleistet das Ost-West-System eine konstante Produktion über
den ganzen Tag.
Für obige Solarmodule im Querformat !

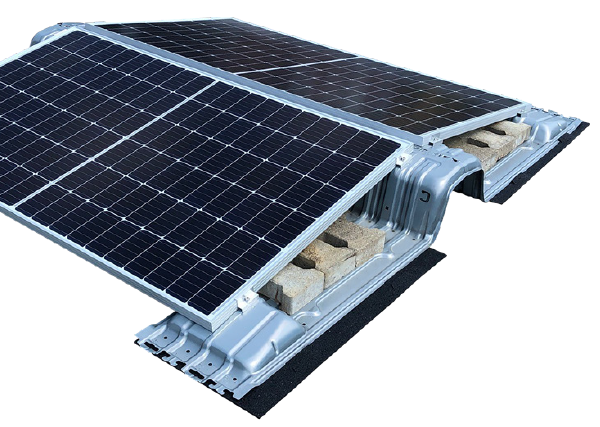

Was ist iFIX die smarte Unterkonstruktion?
Einfacher geht’s nicht! iFIX ist die smarte Unterkonstruktion für Photovoltaik-
Anlagen und besteht aus einer Komponente statt aus vielen verschiedenen.
Mit iFIX werden Photovoltaik-Module mit Kabeln und Invertern/Optimizern schnell
und einfach auf Flachdächern montiert. Einfach smart: Die smarte Click-Lösung
ermöglicht eine schnelle, werkzeuglose Montage. Alle notwendigen Befestigungspunkte
sind bereits integriert. iFIX ist montagefertig und muss weder bearbeitet noch
zugeschnitten werden. Um bis zu 50 % schneller montiert als herkömmliche Systeme.
Das innovative iFIX System wird aus korrosionsbeständig beschichtetem Stahl hergestellt.
Das Vormaterial und die Präzisionsfertigung erfüllen die hohen Nachhaltigkeitskriterien
der voestalpine.

SMART
Die Photovoltaik-Unterkonstruktion besteht aus nur einem Bauteil anstatt aus
vielen Einzelteilen. Die Montage erfolgt werkzeuglos mit smarter Click-Lösung.
SCHNELL
Der Zeitaufwand für Zuschnitte fällt weg, da alles montagefertig geliefert wird.
Die handlichen Teile lassen sich mit wenig Aufwand schnell zum Einsatzort bringen.
VIELSEITIG
iFIX weist eine besonders große Aufstandsfläche auf, wodurch sich die Flächenlasten
reduzieren. Damit ist iFIX auch ideal für Dächer mit weichem Dämmmaterial.
EINFACH
Die Anbringung ist so einfach, dass nichts schiefgehen kann. Einfach Montagevideo
ansehen und loslegen. Integrierte Befestigungspunkte weisen den Weg,
einheitliche Modulklemmen vereinfachen weiter.

1 x PV-Leitung 1x6mm²/ 100m schwarz/rot

H1Z2Z2-K Solar-Leitungen sind bestimmt für den frei
beweglichen und frei hängenden Einsatz, für feste
Verlegung in Photovoltaik-Stromerzeugungssystemen.
Sie sind geeignet für den Einsatz in und an schutzisolierten
Geräten und Anlagen (Schutzklasse II), sowie in
explosionsgefährdeten Bereichen. Sie dürfen sowohl im
Innenraum, im Freien, in der Industrie und in gewerblichen
und landwirtschaftlichen Betrieben eingesetzt werden.
Verlegung in Kabelrinnen, im Rohr, auf und unter Putz
ist zugelassen. H1Z2Z2-K Leitungen sind geeignet für die
Erdverlegung. Die Leitungen sind ausgelegt für den Betrieb
mit einer maximalen Leitertemperatur von 90°C, jedoch ist
eine maximale Leitertemperatur von 120°C bei einer
maximalen Umgebungstemperatur von 90°C für eine Dauer
von höchstens 20.000 Stunden zugelassen.

4 x Photovoltaik Steckverbinder PUSH-IN Anschluss

Schneller ist besser. Das gilt auch für die Verkabelung
von Solaranlagen. Unsere griffigen Steckverbinder liegen
auch bei frostigen Temperaturen gut in der Hand und
lassen sich ganz ohne Crimpwerkzeug blitzschnell und
einfach installieren.
Sie können auf Crimpkontakte und das entsprechende
Werkzeug verzichten und vermeiden Konfektionsfehler.
Das spart bis zu 50% Zeit bei der Installation – ohne
Einbußen bei der Qualität. Die neuen Photovoltaik-
Steckverbinder sind TÜV-zugelassen und entsprechen der
DIN EN 50521.
Unsere „PUSH IN“-Technologie ermöglicht sichere
Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom
• PushIn Technologie
• Normkonforme Qualität, nach TÜV DIN EN 50521
• Ergonomisches preisgekröntes Design
• Derzeit schnellster PV-Stecker

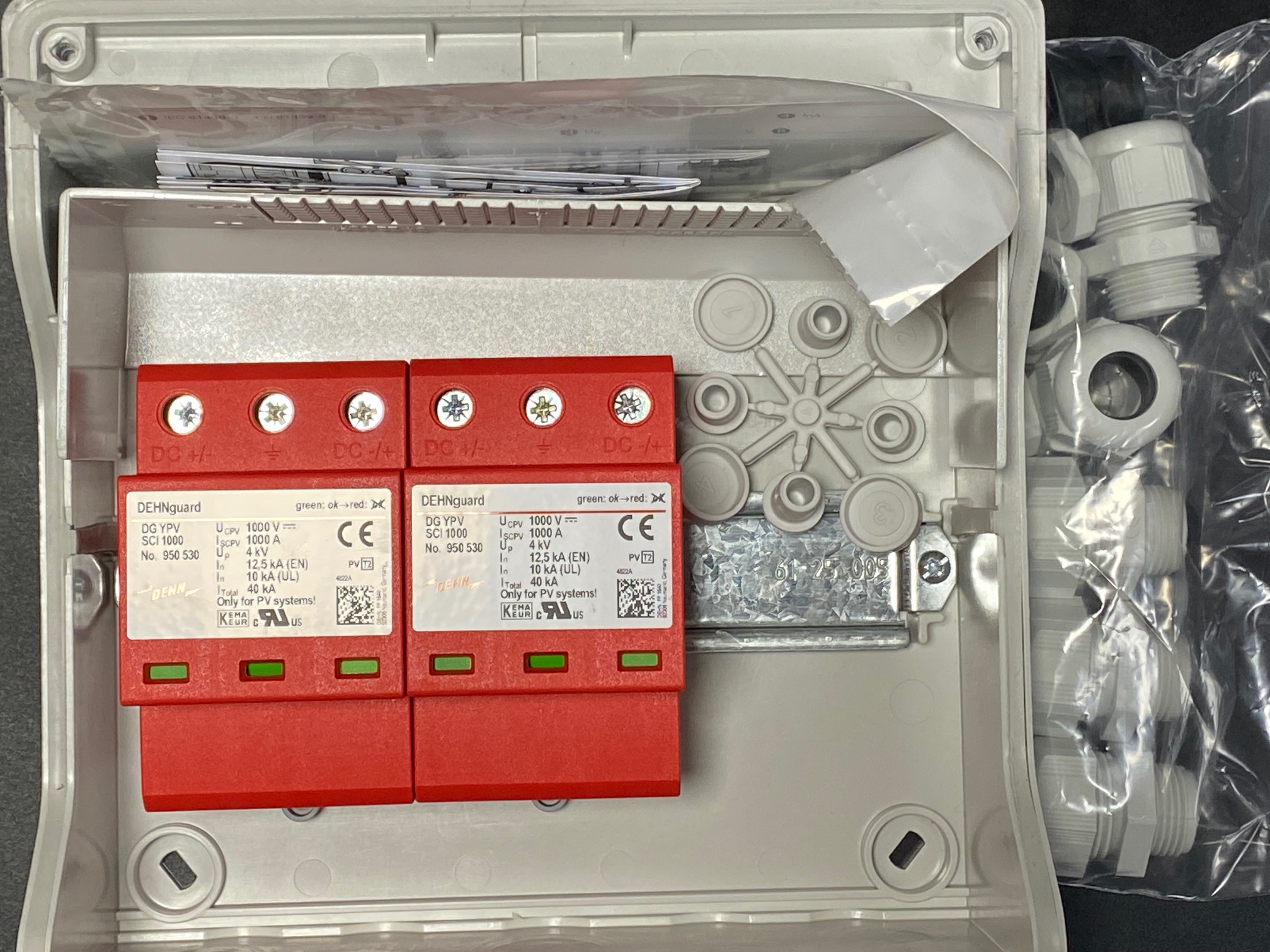

1 x Überspannungsableiter-ÜSS-Typ2- box 1000V-2

Überspannungsableiterbox ÜSS-Typ2- box 1000V-2, für
PV Anlagen, die NICHT an eine Blitzschutzanlage ange-
schlossen werden müssen. Im AP-Industrie-Gehäuse,
2 x DEHN Type 1000, max. 1000 Volt DC für 2 getrennte
Modulstränge bis max. 1000 Volt Leerlaufspannung.
Schutzart IP65, nicht für ungeschützte
Montage im Außenbereich geeignet!
