PV-Paket 6,3 kWp-Fronius-Netzeinspeisung-Notstrom-Batterieladefähig

SunFox TOP - PV PAKET

SunFox PV-Paket 6,30 kWp inkl. Module Trinasolar Vertex TSM-450NEG9R.28 Blackframe

und Fronius GEN24 PLUS 6.0 Wechselrichter

PV-Paket 6,30 kWp
bestehend aus:

14 x PV Module Trinasolar Vertex TSM-450NEG9R.28 Blackframe
1 x Stk Fronius Wechselrichter Symo GEN24 6.0 PLUS/ 3-phasig
1 x Fronius Smart Meter TS 65 A 3-phasig
1 x Schletter Montagesystem für 14 Module auf Ziegeldach
1 x 100 lfm Solarkabel TÜV 1x6mm²
2 x PV-Stick Set (2 x Stecker, 2 x Buchse)
1 x Überspannungsableiterbox ÜSS-Typ2
Für den jeweiligen Standort muss die Statik für jede Konstruktion geprüft werden!

Paket-Inhalt:

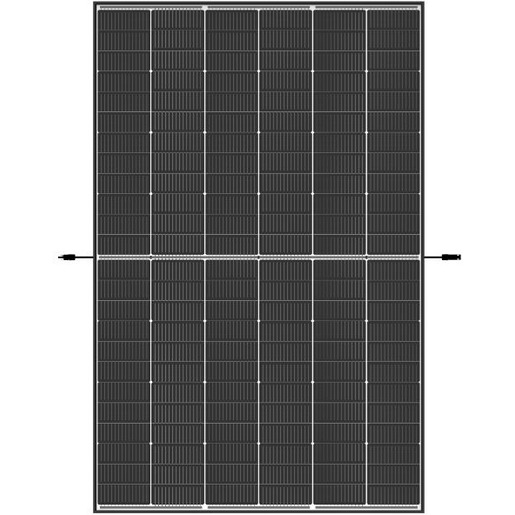

14 x Photovoltaikmodule Trinasolar Vertex TSM-450NEG9R.28 Blackframe

450 Watt monokristallines, Halbzellen Solarmodul, schwarz elo-
xiertem Rahmen, mit High-Density-Zellverbindungstechnologie
Transparentes Doppelglas Konzept in Kombination mit
144 Mono PERC-Zellen. 5.400 Pa Schneelast (Testlast) /
4.000 Pa Windlast (Testlast) Ausgezeichnete Beständigkeit
gegen Feuer und bei schwierigen Umweltbedingungen
Vorderseite: 1,6 mm, hochtransparentes, Anti-reflexbeschichtetes
hitzevorgespanntes Glas; Rückseite: 1,6 mm, Hitzevorgespanntes
Glas. Gewicht 21,0 kg; Leerlaufspannung 52,9 V (STC)
Abmessungen: L=1762mm - B=1134mm - H=30mm.
Leistung 450 Wp; Modul-Wirkungsgrad (STC) 22,5 %
Produktgarantie: 25 Jahre / Garantiegeber: TRINASOLAR
Hersteller Trinasolar

1 x Fronius Wechselrichter Symo GEN24 6.0 PLUS

3-phasig trafolos, mit LAN, WLAN, 2 MPP-Tracker. Der Fronius
Symo GEN24 Plus ist mit Leistungsklassen von 6.0 bis 10.0 kW und
mit Features wie Energiemanagement-Funktionen, serienmäßiger
Anbindung an WLAN, Ethernet und einfachste Integration von Dritt-
anbieter- Komponenten der ideale Hybrid-Wechselrichter für
Privathaushalte. Mit PV Point (Notstromvariante) wird für Kunden
eine Grund-Notstrom-versorgung verfügbar gemacht, die vorerst
noch keine Batterie installieren möchten. Das Full Backup-System*
hingegen bietet bei Netzausfällen für den höchsten Grad an Versorg-
ungssicherheit im gesamten Heim. Inklusive Dynamic Peak Manager:
Der Dynamic Peak Manager ist ein neuartiger MPP-Tracking
Algorithmus, der bei der Suche nach dem optimalen Arbeits-
punkt sein Verhalten dynamisch anpasst. Die Besonderheit ist,
dass der Dynamic Peak Manager regelmäßig die gesamte Kenn-
linie automatisch überprüft und so auch bei teilweisen Verschatt-
ungen den globalen Maximum Power Point (GMPP) findet.
AC-Ausgangsleistung 6000 W / MPP-Tracker 2 / Schutzart (IP) 66
Max. PV-Generatorleistung 9 kWp / Max. Eingangsspannung 610 V
Breite 527 mm; Höhe 594 mm; Tiefe 180 mm
Dieses Produkt benötigt eine Internet-Verbindung für den Betrieb !
Für Notstrombetrieb wird ein manueller 3-Wege-Schalter oder alternativ
eine zusätzliche Netzumschalt Box benötigt die einen automatischen
Übergang in den Full Backup-Modus ermöglicht. - als Option angeführt!
Dieses Produkt benötigt eine Internet-Verbindung für den Betrieb !

1 x Fronius Smart Meter TS 65 A - 3ph.

FRONIUS Smart Meter TS 66A, ist ein bidirektionaler Zähler
zur Optimierung des Eigenverbrauchs und zur Erfassung der
Lastkurve des Haushalts und zur Steuerung der verschiedenen
Energieflüsse. Gemeinsam mit dem Online-Portal Fronius
Solar.web ermöglicht der Fronius Smart Meter eine übersicht-
liche Darstellung des eigenen Stromverbrauchs. Nennspann-
ung 208-400V, Maximalstrom 3x65A, Leitungsquerschnitt
Leistungspfad 1-16mm²,Leitungsquerschnitt Kommunikation
0,05-1,5 mm², Montage Hutschiene, Gehäuse
Genauigkeitsklasse 1, Schnittstelle zu Wechselrichter
Modbus RTU (RS485), 3x8-stelliger Touchscreen

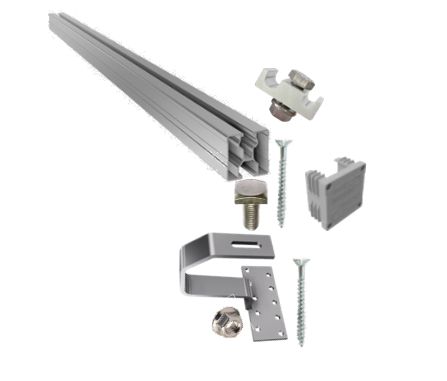

1 x PV-Montagesystem Dachhaken-SL-A2 für 14 PV Module

Für 2  Reihen mit je 7 PV-Module auf Dach.
Mit den Dachhaken Schletter-Ludwig -A2-leicht
wird eine flexible Lösung in Verbindung mit Schletter
Modultragprofil Solo für die Anbindungen speziell auf
Ziegel-Schrägdächern angeboten.
Dachhaken-Abstand 80 cm.
Montagesystem bestehend aus:
4 x Schletter Ludwig SL-Rack Modultragprofil RAIL 40 - 2400 mm
10 x Schletter Ludwig SL-Rack Modultragprofil RAIL 40 - 3600 mm

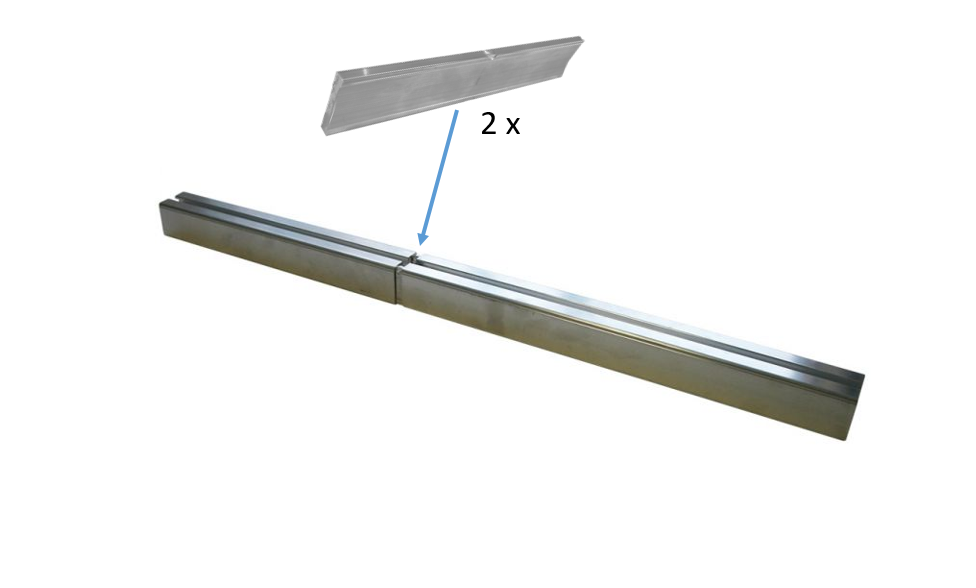

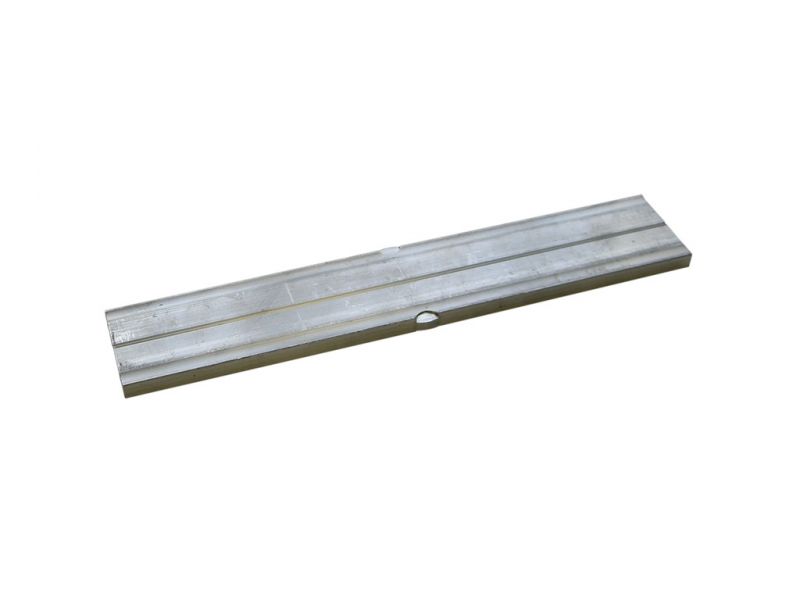

8 x Schletter Ludwig SL-Rack Innenverbinder mit Träger Rail 40
8 x Schletter Ludwig SL-Rack-Kunststoff-Endkappe RAIL 40
60 x Schletter Ludwig SL-Dachhaken -A2-leicht **
120 x Holzschraube Tellerkopf Edelstahl 8 x 120
60 x Schraube Vierkant VA M10 x 25-Anbindung Tragprofile
60 x Flanschmutter Edelstahl mit Sperrverzahnung M10

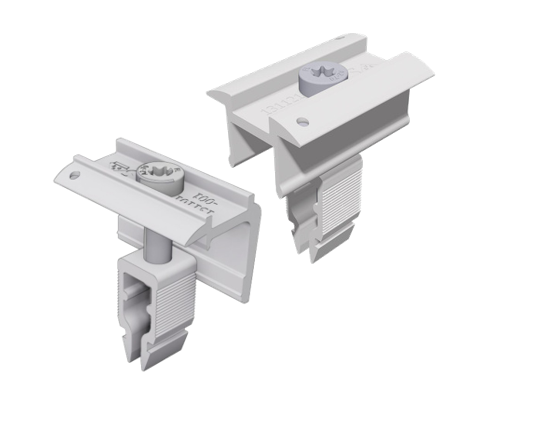

8 x Schletter ENDKLEMME RAPID16 schwarz
36 x Schletter MITTELKLEMME RAPID16 schwarz
6 x Erdungs- und Blitzschutzklemme Alu-blank
Für obige Solarmodule im Hochformat !
Achtung! Die ausreichende Dach/Gebäudestatik sowie örtliche
Schneelast muss vor einer Bestellung abgeklärt werden!

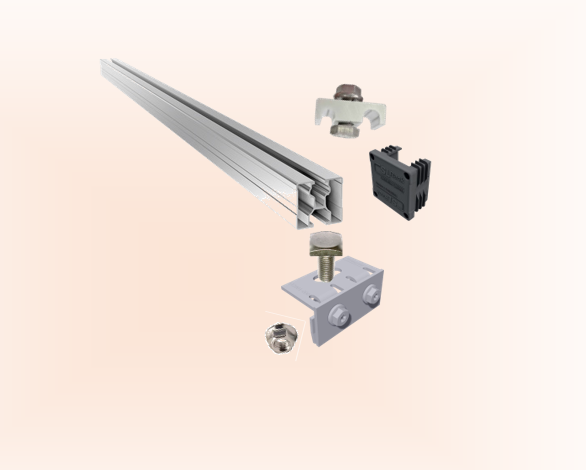

** Optional mit Blechfalzklemmen oder Stockschrauben-Montageset !

1 x PV-Leitung 1x6mm²/ 100m

H1Z2Z2-K Solar-Leitungen sind bestimmt für den frei
beweglichen und frei hängenden Einsatz, für feste
Verlegung in Photovoltaik-Stromerzeugungssystemen.
Sie sind geeignet für den Einsatz in und an schutzisolierten
Geräten und Anlagen (Schutzklasse II), sowie in
explosionsgefährdeten Bereichen. Sie dürfen sowohl im
Innenraum, im Freien, in der Industrie und in gewerblichen
und landwirtschaftlichen Betrieben eingesetzt werden.
Verlegung in Kabelrinnen, im Rohr, auf und unter Putz
ist zugelassen. H1Z2Z2-K Leitungen sind geeignet für die
Erdverlegung. Die Leitungen sind ausgelegt für den Betrieb
mit einer maximalen Leitertemperatur von 90°C, jedoch ist
eine maximale Leitertemperatur von 120°C bei einer
maximalen Umgebungstemperatur von 90°C für eine Dauer
von höchstens 20.000 Stunden zugelassen.

2 x Photovoltaik Steckverbinder PUSH-IN Anschluss

Schneller ist besser. Das gilt auch für die Verkabelung
von Solaranlagen. Unsere griffigen Steckverbinder liegen
auch bei frostigen Temperaturen gut in der Hand und
lassen sich ganz ohne Crimpwerkzeug blitzschnell und
einfach installieren.
Sie können auf Crimpkontakte und das entsprechende
Werkzeug verzichten und vermeiden Konfektionsfehler.
Das spart bis zu 50% Zeit bei der Installation – ohne
Einbußen bei der Qualität. Die neuen Photovoltaik-
Steckverbinder sind TÜV-zugelassen und entsprechen der
DIN EN 50521.
Unsere „PUSH IN“-Technologie ermöglicht sichere
Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom
• PushIn Technologie
• Normkonforme Qualität, nach TÜV DIN EN 50521
• Ergonomisches preisgekröntes Design
• Derzeit schnellster PV-Stecker

1 x Überspannungsschutz ÜSS Typ 2-Box 1000V-2

Überspannungsableiterbox ÜSS-Typ2- box 1000V-2,
für PV Anlagen, die NICHT an eine Blitzschutzanlage
angeschlossen werden müssen. Im AP-Industrie-Gehäuse,
2 x DEHN Type 1000, max. 1000 Volt DC für 2 getrennte
Modulstränge bis max. 1000 Volt Leerlaufspannung.
Schutzart IP65, nicht für ungeschützte
Montage im Außenbereich geeignet!
